PARAMETRIERBARE ANTRIEBE PS-AMS PSQ

Intelligente Antriebslösung für Schwenkantriebe bis 2800 Nm

Diagnose- und Monitorfunktion

Robustes Wolfrom- Planetengetriebe

Parametrierbar durch optionale Vorort-Steuerung oder USB-Schnittstelle

PS-AMS PSQ

PS-AMS ist die patentierte intelligente Antriebslösung von PS Automation GmbH für Schwenkantriebe bis 2800 Nm. Die neue Generation PS-AMS11/12/13 basiert auf den bewährten PS-AMS01/02/03, ist für die gängigen Versorgungsspannungen verfügbar und mechanisch auf nahezu alle Armaturen adaptierbar.

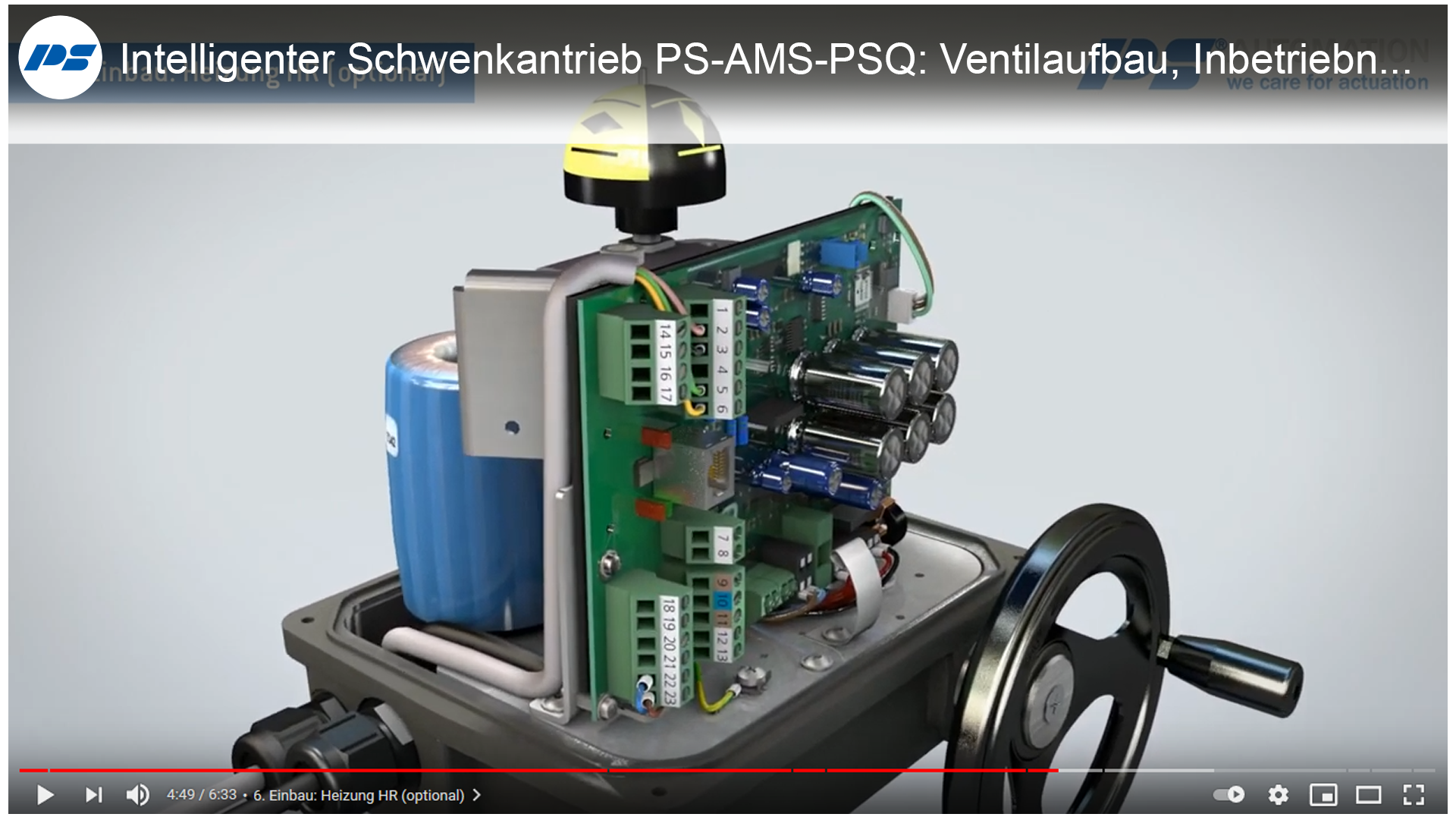

PS-AMS-Antriebe enthalten eine weiterentwickelte Elektronik und einen Embedded Microcontroller mit Flash-Speicher, der die Steuerung und Überwachung der gesamten Antriebsfunktion übernimmt. Die Zusammenfassung aller Funktionen auf einer einzigen Platine macht die PS-AMS- Antriebe sehr betriebssicher und montagefreundlich – das ermöglicht geringe Herstellkosten und in der Folge ein hervorragendes Preis-Leistungs-Verhältnis.

  • Parametrierbarer Antrieb
  • Stellungsregler- und Stellungsgeberfunktionalität
  • Automatische Inbetriebnahme
  • Umfangreiche Diagnosefunktion
  • Optionales Zubehör wie elektrischer Notschluss, Feldbusfunktion, Ortssteuerung

TECHNISCHE DATEN

ArtikelAbschaltmomentStellzeitFlansch (ISO 5211)Versorgungsspannung
PSQ103/AMS11130 Nm36 - 72 s / 90°F05/F0724/115/230/360…460 VAC und 24 VDC
PSQ103/AMS12130 Nm9 - 18 s / 90°F05/F0724/115/230/360…460 VAC und 24 VDC
PSQ203/AMS11250 Nm60 - 120 s / 90°F07/F1024/115/230/360…460 VAC und 24 VDC
PSQ203/AMS12250 Nm16 - 32 s / 90°F07/F1024/115/230/360…460 VAC und 24 VDC
PSQ503/AMS12500 Nm36 - 72 s / 90°F10/F1224/115/230/360…460 VAC und 24 VDC
PSQ703/AMS13700 Nm70 - 140 s / 90°F10/F1224/115/230/360…460 VAC und 24 VDC
PSQ1003/AMS131000 Nm70 - 140 s / 90°F12/F1424/115/230/360…460 VAC und 24 VDC
PSQ1503/AMS131500 Nm110 - 220 s / 90°F12/F14/F1624/115/230/360…460 VAC und 24 VDC
PSQ2003/AMS132000 Nm144 - 288 s / 90°F1624/115/230/360…460 VAC und 24 VDC
PSQ2803/AMS132800 Nm280 - 560 s / 90°F1624/115/230/360…460 VAC und 24 VDC
