LINEARANTRIEBE PSF / PSF-M

LINEARANTRIEBE MIT MECHANISCHER NETZAUSFALLSICHERUNG ODER HANDNOTBETÄTIGUNG

Robuste Industrieausführung mit Polycarbonat-Haube, Schutzart IP65 (optional IP67)

Berührungslose, verschleißfreie Wegerfassung mit Hall-Sensor zur exakten Regelung

Bürstenloser DC-Motor (BLDC). Steuerung mit integriertem Stellungsregler

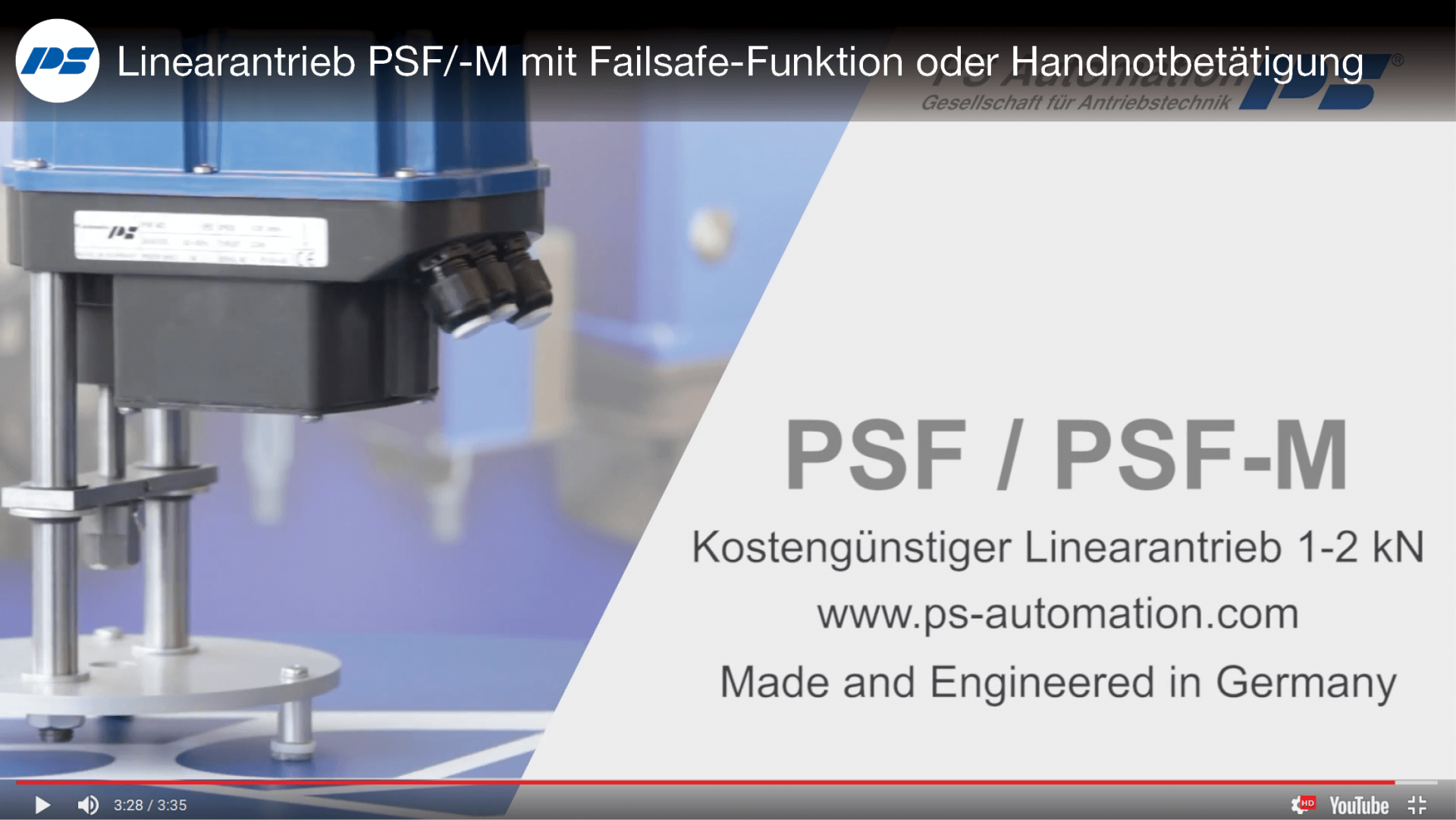

PSF / PSF-M

Auf der Basis der jahrzehntelang bewährten Schubantriebe vom Typ PSL haben wir eine neue Antriebsbaureihe mit mechanischer Notschluss-Funktion oder wahlweise Handnotbetätigung entwickelt.

Der neue Typ PSF / PSF-M ist ein industrietauglicher, multifunktionaler Regelantrieb zur Betätigung von Industrieventilen verschiedenster Bauarten in unterschiedlichsten Anwendungen.

PSF: Integrierte Triebfeder sorgt für den Notschluss bei Ausfall der Versorgungsspannung

PSF-M: Handnotbetätigung erfolgt mittels Handrad oder über die Vorortsteuerung mittels Taster

Aufgrund seiner Robustheit und kompakten Bauart ist er sowohl für den industriellen Sektor als auch für die Gebäudeautomation eine interessante Neuentwicklung.

  • Mikrocontrollersteuerung mit integriertem Stellungsregler
  • Bürstenlosen DC-Motors (BLDC)
  • Berührungslose, verschleißfreie Wegerfassung mit 12Bit Hall-Sensor
  • Robuste Polycarbonat-Haube, pulverbeschichtetes Aluminiumgehäuse

TECHNISCHE DATEN

ArtikelStellkarftStellzeitHubVersorgungsspannung
PSF3011,0 kN0,3 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF4011,0 kN0,3 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF-M3011,0 kN0,6 / 0,9 / 1,2 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF-M4011,0 kN0,6 / 0,9 / 1,2 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF3022,0 kN0,3 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF4022,0 kN0,3 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF402.12,0 kN0,9 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF402.22,0 kN2,0 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF-M3022,0 kN0,6 / 0,9 / 1,2 mm/s40 mm24 VAC/DC, 100 - 240 VAC
PSF-M4022,0 kN0,5 / 0,75 / 1,0 mm/s40 mm24 VAC/DC, 100 - 240 VAC

Downloads

Produktübersicht

Beschreibung
Datum
Download
Produktübersicht PSF
01.2022
Produktübersicht PSF-M
01.2022

Technische Datenblätter

Beschreibung
Datum
Download
Datenblatt PSF
11.2021
Datenblatt PSF402.1
11.2021
Datenblatt PSF402.2
11.2021
Datenblatt PSF301-302
11.2021
Datenblatt PSF-M
12.2021
Datenblatt PSF-M301-302
02.2022
Formular Neue Adaption
06.2022

Betriebsanleitungen

Beschreibung
Datum
Download
Betriebs­anleitung PSF
02.2022
Betriebs­anleitung PSF402.2
02.2022
Betriebs­anleitung PSF-M
02.2022
Kurzbetriebs­anleitung PSF
02.2022
Kurzbetriebs­anleitung PSF402.2
03.2022
Kurzbetriebs­anleitung PSF301 / PSF302
02.2022
Kurzbetriebs­anleitung PSF-M
02.2022
Kurzbetriebs­anleitung PSF-M301 / PSF-M302
02.2022
Installationsanleitung Zubehör PSF/PSF-M
04.2022
